Huituo 10 Kafa Lineer Servo Pistonlu PET Plastik Şişe Bebek Yağı İçin Dolum Makinesi

Ürün Açıklaması

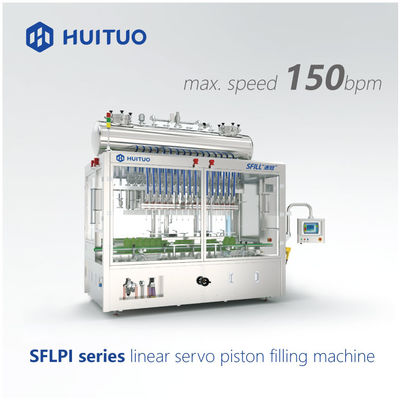

Huituo 10 kafalı lineer servo pistonlu PET plastik şişe bebek yağı için dolum makinesi

Huituo 10 kafalı lineer servo dolum makinesi, esas olarak kontrol sistemi, taşıma cihazı, fotoelektrik algılama, piston cihazı, doldurma cihazı, dalış cihazı, şişe sabitleme cihazı ve diğer parçalardan oluşan bağımsız olarak geliştirilmiş ve tasarlanmıştır.

Elektrik kontrol kısmı, yüksek entegrasyon, güçlü kontrol yeteneği ve güvenilir çalışma ile bir PLC (programlanabilir mantık denetleyicisi) ve değişken frekanslı bir hız regülatöründen oluşur.Dokunmatik ekran ile kullanımı kolaydır.Fotoelektrik sensörler, makinenin mekatronikinin mükemmel performans göstermesini sağlayan gelişmiş algılama elemanları kullanır.

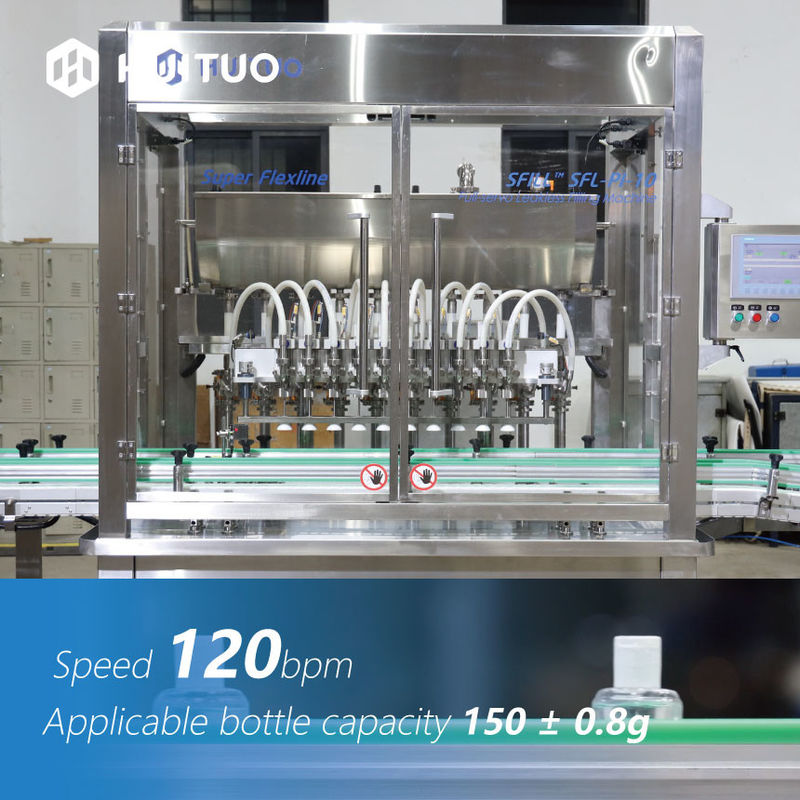

1. Yüksek doldurma verimliliği: frekans dönüşüm hızı regülasyonu, çıktı 7200 şişe / saate ulaşabilir

2. Yüksek doldurma doğruluğu: ortalama kalibrasyon kapasitesi hatası 150 ± 0.8g

3. Aşırı yük koruması: Aşırı yük koruması, şişe sıkışması gibi anormal durumlarda otomatik kapanma

4. Yumuşak başlangıç: tüm makinenin frekans dönüşüm hızı kontrolü başlangıcı, darbe kuvveti yok, düşük hızdan yüksek hıza koşuyor, makineyi koruyor

5. Kapasite ayarı: Bu ürün, yüksek doğruluk ve kolay kullanım ile ekran üzerinden manuel olarak ayarlanabilir.

6. Dokunmatik ekran: kapasite ayarı kolay, hızlı ve doğrudur.

Başlamadan önce, içeri şişe tıkama plakası uzar, ardından dolum konveyörünü çalıştırmaya başlayın ve şişe dışarı engelleme plakası uzar.Şişe giriş paletinin önündeki sensör uzun süre bloke olduğunda şişelerin içeri girmeye hazır olduğu kabul edilir.Bu sırada, şişe girişi engelleme plakası geri çekilir ve şişe, dışarı şişeyi engelleme plakasında durmak için çalışır.Şişe girişi engelleme plakasında 10 şişe fotoelektrik olarak sayıldığında ve içinde yeterli şişe olduğunda, doldurma işlemi başlatılabilir.Aynı zamanda, şişeyi arkadan bloke etmek için şişe girişi engelleme plakası uzatılır.

Servo elektrikli silindir, doldurma cihazının pistonunu aşağı doğru hareket ettirir ve malzemeyi ölçüm silindirine emer.Bu sırada dolum kontrol valfi döner, besleme kanalını kapatır ve boşaltma kanalını açar ve aynı zamanda kaçak kontrol valfi açılır.Daha sonra elektrikli silindir, doldurma cihazının pistonunu yukarı doğru hareket ettirmek için tersine hareket ettirir ve ölçüm silindirindeki malzemeyi boşaltma borusuna enjekte eder ve meme yoluyla kaba doldurur.

Doldurma tamamlandıktan sonra şişenin dışarı çıkmasını engelleyen plaka geri çekilir.Şişe belirli bir sayıya ulaştığında, şişe girişi engelleme plakası geri çekilir (bu eylem, iki şişe grubu arasında belirli bir mesafe ayırmak içindir).Şişe çıkışı engelleme plakası fotoelektrik olarak 10'a kadar sayıldığında, şişelerin hepsinin dolum alanını terk ettiği kabul edilir.

① Kapalı çevrim servo kontrolü, kontrol doğruluğu 0,02 mm'ye ulaşır;itmenin hassas kontrolü, basınç sensörünün artması, kontrol doğruluğu %1'e ulaşabilir;yüksek hassasiyetli hareket kontrolü elde etmek için PLC gibi kontrol sistemlerine bağlanmak kolaydır.Düşük gürültü, enerji tasarrufu, temiz, yüksek sertlik, darbe dayanımı, uzun ömür, kolay çalıştırma ve bakım özelliklerine sahiptir.Elektrikli silindir zorlu ortamlarda sorunsuz olabilir ve koruma seviyesi IP66'ya ulaşabilir.Uzun süre çalışabilir ve yüksek yoğunluk, yüksek hız, yüksek hassasiyetli konumlandırma, düzgün hareket ve düşük gürültü elde edebilir.Bu nedenle kağıt endüstrisinde, kimya endüstrisinde, otomobil endüstrisinde, elektronik endüstrisinde, makine otomasyon endüstrisinde ve kaynak endüstrisinde vb.

② Düşük maliyetli bakım: Elektrikli silindirler, karmaşık ortamlarda çalışmak için yalnızca düzenli gresle yağlamaya ihtiyaç duyar ve aşınan parçaların bakım ve değiştirmeye ihtiyacı yoktur, bu da hidrolik sistemlere ve pnömatik sistemlere kıyasla satış sonrası servis maliyetlerini çok azaltacaktır.

③ Hidrolik silindirler ve silindirler için en iyi alternatif: Elektrikli silindirler, hidrolik silindirleri ve silindirleri tamamen değiştirebilir ve daha çevre dostu, enerji tasarrufu ve daha temiz olmanın avantajlarını gerçekleştirebilir.Yüksek hassasiyetli hareket kontrolü elde etmek için PLC gibi kontrol sistemlerine bağlanmak kolaydır.

④ Konfigürasyonda esneklik: Çok esnek kurulum konfigürasyonu sağlayabilir.Eksiksiz kurulum bileşenleri yelpazesi: ön flanş, arka flanş, yan flanş, kuyruk menteşesi, muylu montajı, kılavuz modülü, vb.;servo motorla lineer olarak veya paralel olarak kurulabilir;çeşitli aksesuarlar ekleyebilirsiniz: limit anahtarları, planet redüktörler, ön sıkma somunları, vb.;sürücü AC fren motoru, DC motor, step motor, servo motor seçebilir.

Bu dolum makinesinde kullanılan servo elektrikli silindirin spesifik parametreleri aşağıdaki gibidir:

Maksimum hızlanma: 10m / s2

Maksimum çalışma hızı 0,5m / s

Tekrarlanabilirlik: 0,02 mm

Konum algılama: yakınlık sensörleri, ızgara cetveli, kodlayıcılar için

Korozyon direnci V <0.0003 g/m2*h

Koruma sınıfı: IP66

Ortam sıcaklığı: 0-120°
